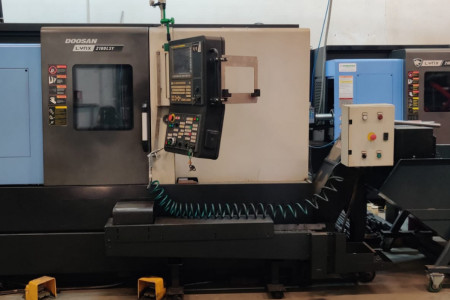

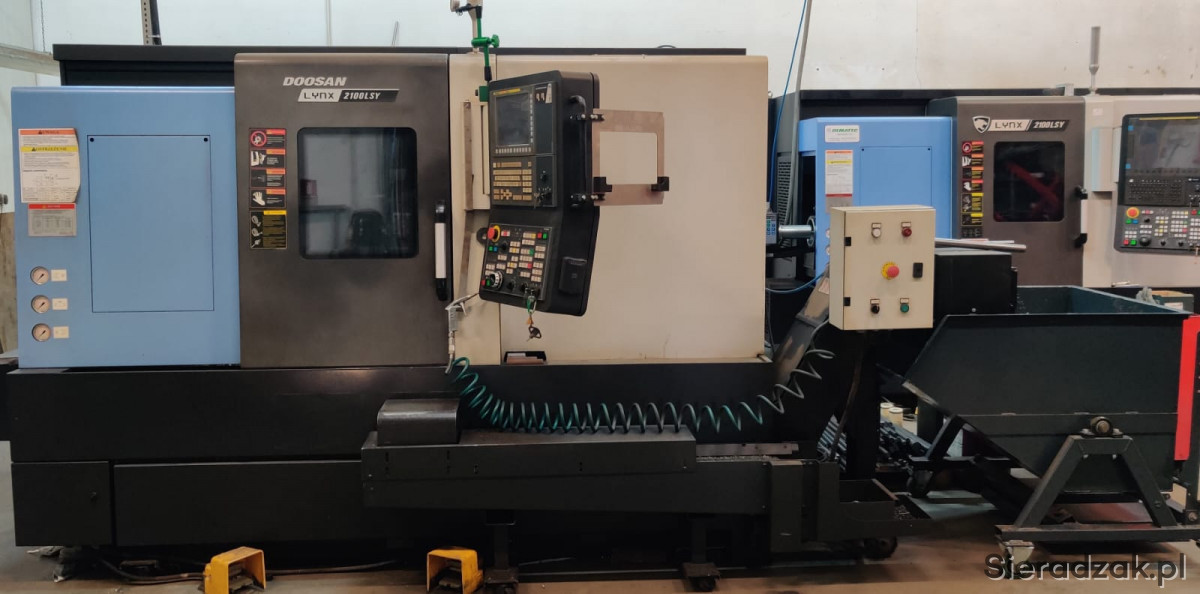

Tokarka CNC Doosan Lynx 2100 LSYB z transporterem wiórów w bardzo dobrym stanie technicznym, gotowa do pracy

W Lipcu 2024r. została wymieniona sonda narzędziowa ramieniowa

Specyfikacja maszyny:

Producent: Doosan Machine Tools

Model: Lynx 2100LSYB

Rok produkcji: 2018.04

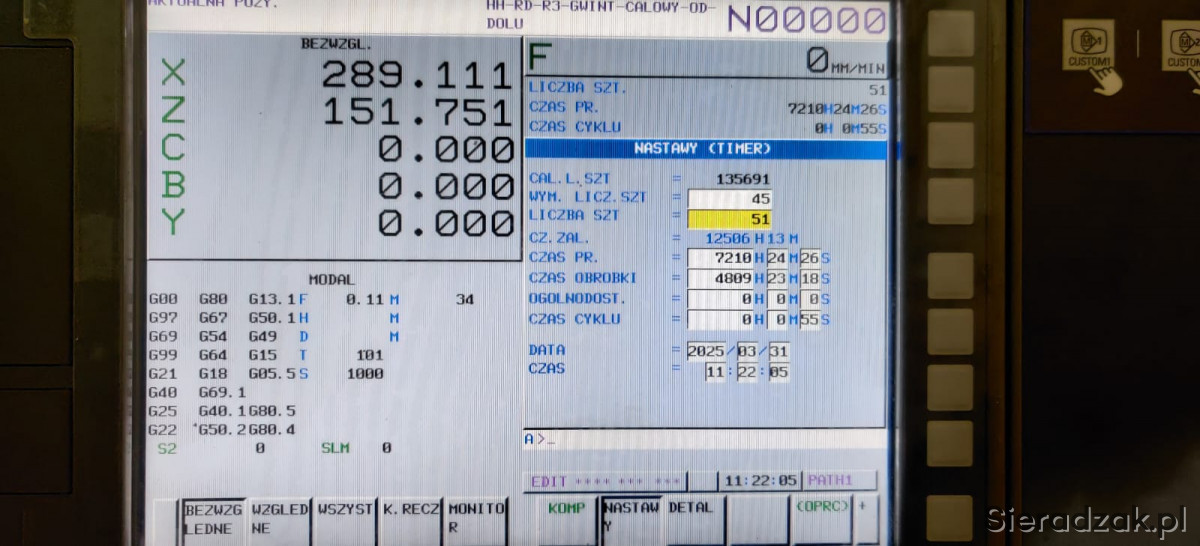

Czas zasilania 12506 H

Czas pracy 7210 H

Czas obróbki  4809 H

Długość: 2880 mm
Szerokość: 1711 mm
Wysokość: 1921 mm

Waga: 4200 kg
15-calowy monitor – panel dotykowy

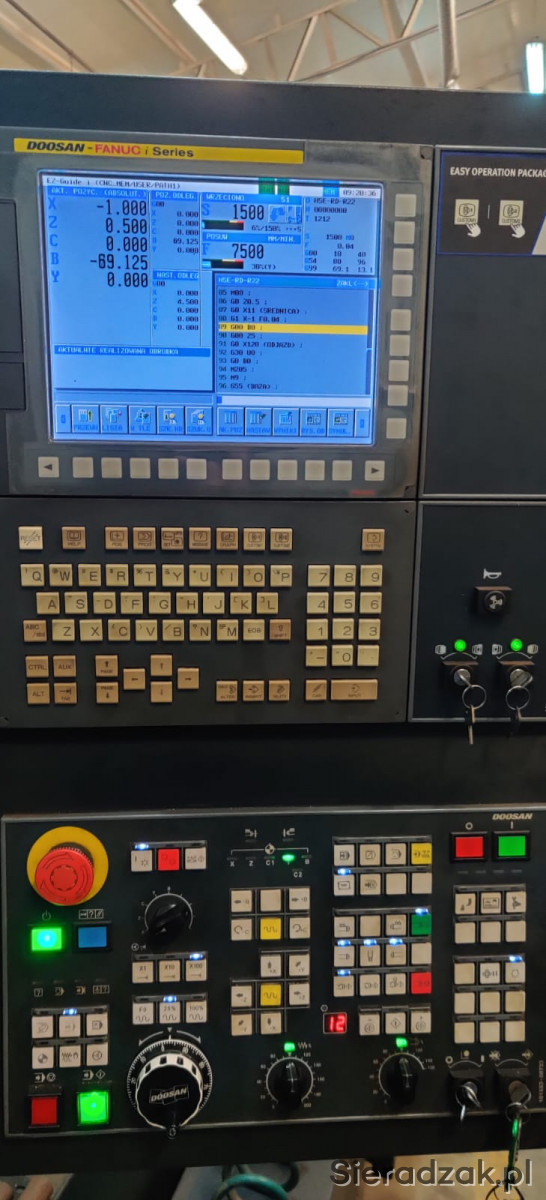

Sterowanie FANUC

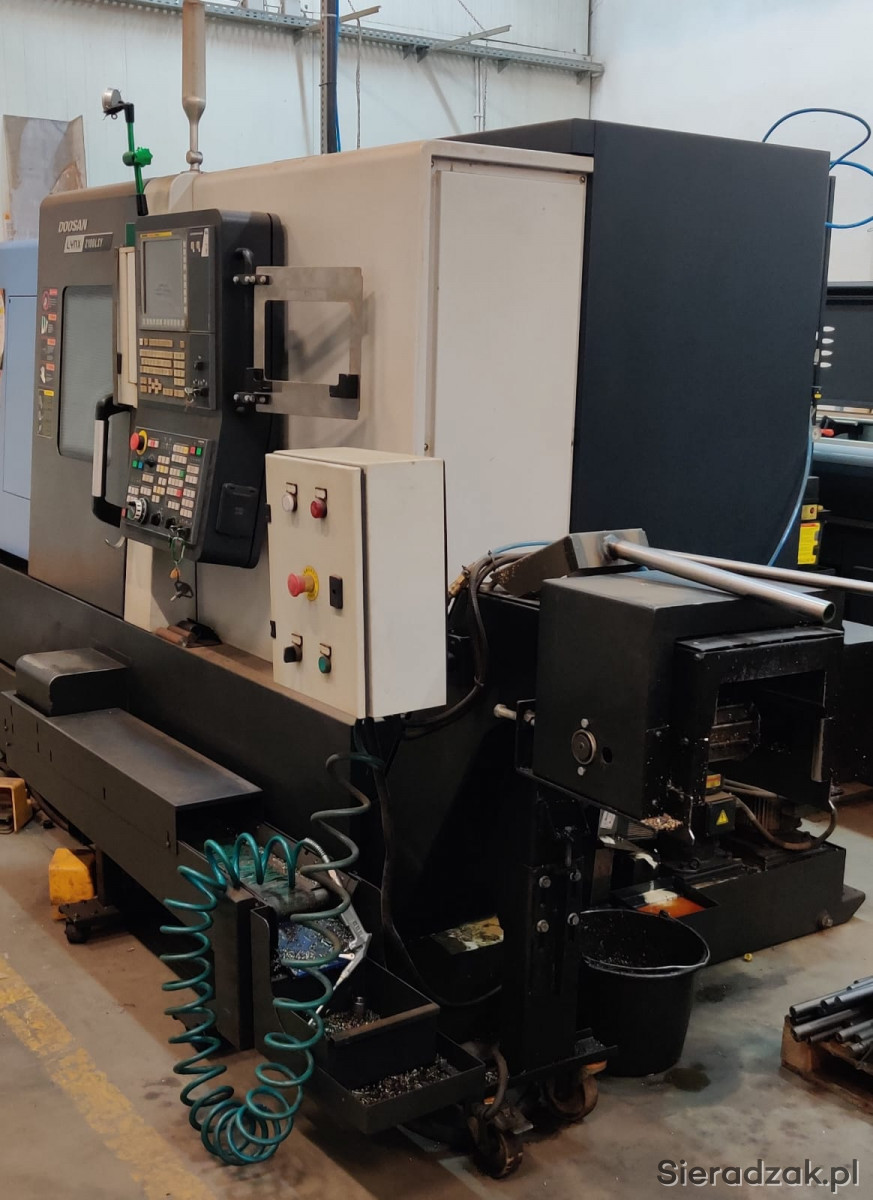

Transporter wiórów

Średnica toczenia nad łożem 600mm

Średnica toczenia nad suportem wzdłużnym 400mm

Maks. Średnica toczenia 12st. 300mm

Maks. Średnica toczenia 16 st. 236mm

Średnica pręta roboczego 65mm

Maks. Długość toczenia 510 mm

Suport wzdłużny:

Posuw osi X – 205 mm

Posuw osi Z – 560 mm

Posuw osi Y – 105 mm

Posuw osi B – 560 mm

Posuw szybki oś X - 30 m/min

Posuw szybki oś Z - 36 m/min

Posuw szybki oś Y -  10 m/min

Posuw szybki oś B - 30 m/min

Posuw szybki oś X – 200 obr/min

Wrzeciono:

Prędkość wrzeciona (typ taśmowy) 6000 obr./min

Końcówka wrzeciona ASA A2#6

Średnica łożyska wrzeciona (przód) 110 mm

Średnica otworu wrzeciona 76 mm

Min. Kąt indeksowania wrzeciona (oś C) 360 st. (w 0,001)

Prędkość wrzeciona zastępczego 6000 obr./min

Końcówka wrzeciona zastępczego 110 płaska

Średnica łożyska wrzeciona zastępczego przód  75mm

Średnica otworu wrzeciona zastępczego 43 mm

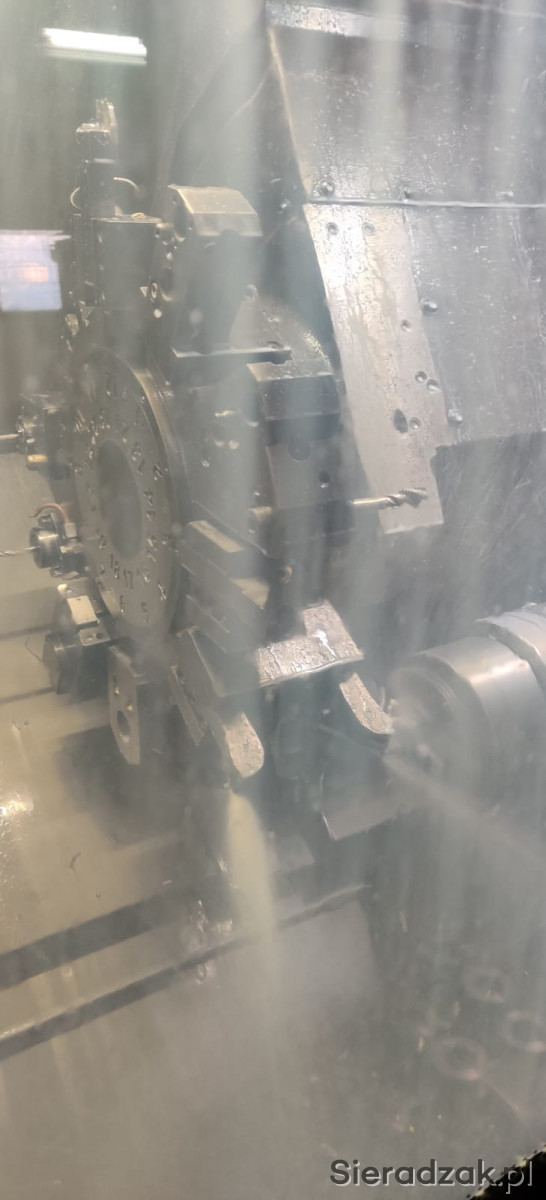

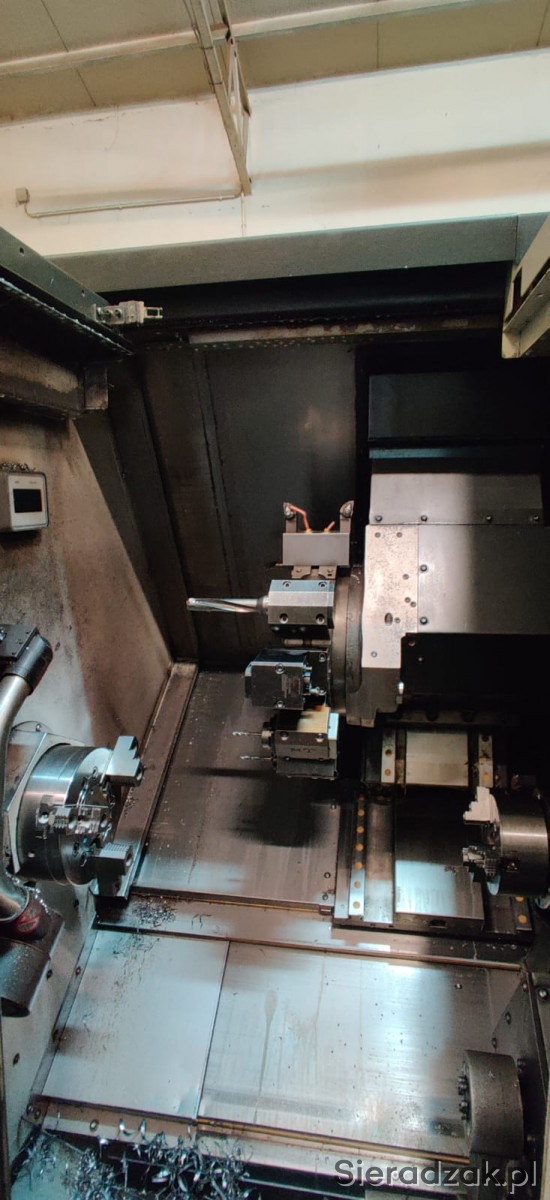

Wieżyczka:

Rodzaj mocowania uchwytu narzędzia BMT45P

Liczba stacji narzędzi 12(24 indeksowanie pozycji)

Średnica złącza tarczowego 180mm

Siła zacisku wieżyczki 50 kN

Typ indeksowania wieżyczki – z napędem serwo

Moc silnika indeksowania wieżyczki 1,5 kW

Moc silnika narzędzia obrotowego 3,7/1,1 (S3 25%/Cont.)

Silniki:

Silnik głównego wrzeciona 15/11 kW

Silnik wrzeciona zastępczego 5,5/3,7 kW

Silnik obrotu narzędzi wrzeciona 3,7/11 kW

Silnik posuwu osi (X, Y, Z, B) – 1,8/2,5/1,8/1,8 kW

Silnik pompy chłodziwa – 1,1 kW
